win2003 非公网IP配置VPN的图文教程
朋友们都知道在win' 2003下怎么配置VPN，但这些很多都是基于服务器在公网IP的前提下，而目前很多的单位都是通过一个路由器连接外网，其余的服务器都在路由器之下，使用的是内网IP，
朋友们都知道在win' 2003下怎么配置VPN，但这些很多都是基于服务器在公网IP的前提下，而目前很多的单位都是通过一个路由器连接外网，其余的服务器都在路由器之下，使用的是内网IP，那么我们该如何配置VPN呢？51ccnp将在这里告诉大家一个很好的办法。
一 单网卡配置VPN服务器（windows 2003 ）

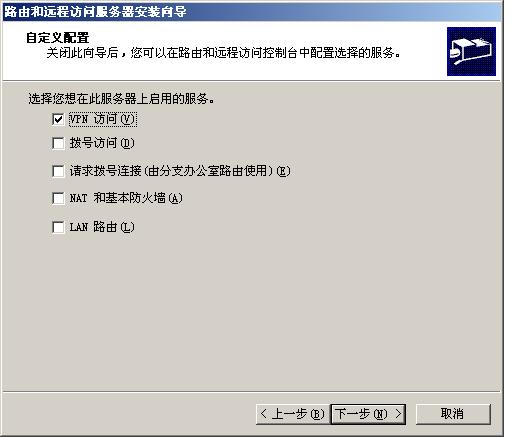

这里选“VPN访问”，我只需要VPN的功能。下一步，配置向导完成。

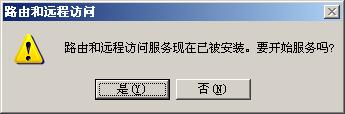

点击“是”，开始服务。 看启动了VPN服务后，“路由和远程访问”的界面

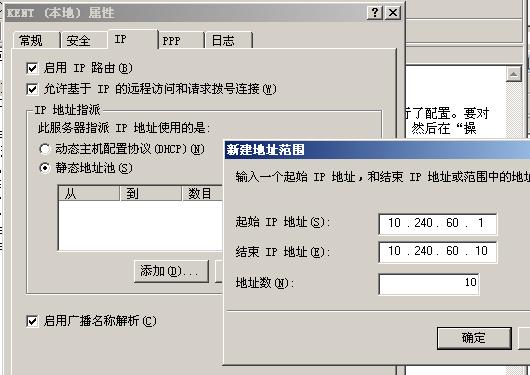

然后点击“添加”按钮设置IP地址范围，这个IP范围就是VPN局域网内部的虚拟IP地址范围，每个拨入到VPN的服务器都会分配到一个范围内的IP，在虚拟局域网中用这个IP相互访问。 这里设置为10.240.60.1－10.240.60.10，一共10个IP，默认的VPN服务器占用第一个IP，所以，10.240.60.1实际上就是这个VPN服务器在虚拟局域网的IP。 至此，VPN服务部分配置完毕。 二 路由器将外网IP转换到内网 TCP(协议) 61.232.15.5(路由器外网固定IP) 1723（VPN端口） 10.240.60.1（内网服务器地址） 1723 上面的步骤很重要，记住，端口是 1723 三 添加VPN用户 每个客户端拨入VPN服务器都需要有一个帐号，默认是windows身份验证，所以要给每个需要拨入到VPN的客户端设置一个用户，并为这个用户制定一个固定的内部虚拟IP以便客户端之间相互访问。 在管理工具中的计算机管理里添加用户，这里以添加一个chnking用户为例 先新建一个叫“chnking”的用户，创建好后，查看这个用户的属性，在“拨入”标签中做相应的设置，如图：

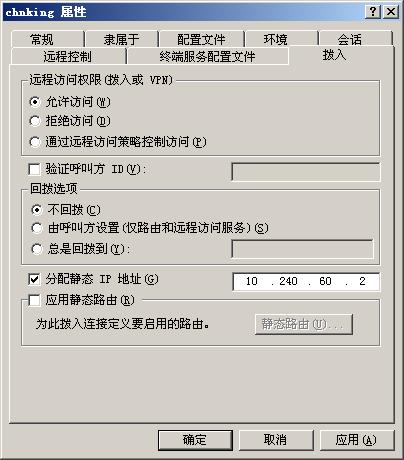

远程访问权限设置为“允许访问”，以允许这个用户通过VPN拨入服务器。 点选“分配静态IP地址”，并设置一个VPN服务器中静态IP池范围内的一个IP地址，这里设为10.240.60.2 如果有多个客户端机器要接入VPN，请给每个客户端都新建一个用户，并设定一个虚拟IP地址，各个客户端都使用分配给自己的用户拨入VPN，这样各个客户端每次拨入VPN后都会得到相同的IP。如果用户没设置为“分配静态IP地址”，客户端每次拨入到VPN，VPN服务器会随机给这个客户端分配一个范围内的IP。 >>四> 配置windows 2003 客户端 客户端可以是windows 2003，也可以是Windows XP，设置几乎一样，这里以2003客户端设置为例。 选择程序――附件――通讯――新建连接向导，启动连接向导

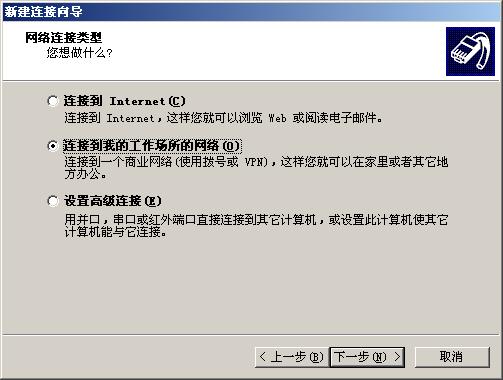

这里选择第二项“连接到我的工作场所的网络”，这个选项是用来连接VPN的。下一步。

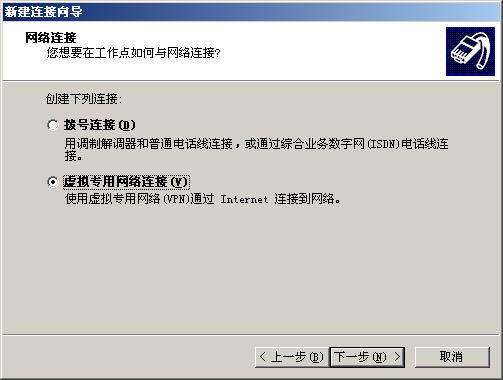

选择“虚拟专用网络连接”，下一步。 在“连接名”窗口，填入连接名称szbti，下一步。

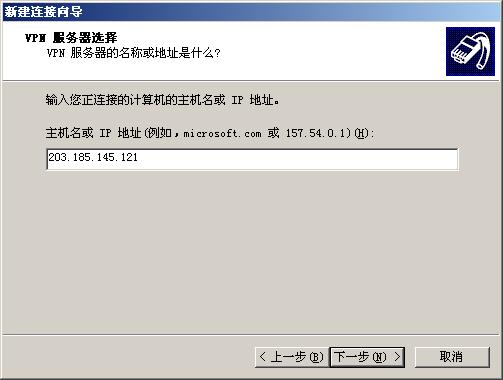

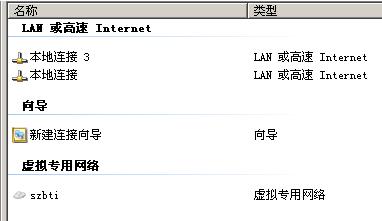

这里要填入VPN服务器的公网IP地址。 下一步，完成新建连接。 完成后，在控制面板的网络连接中的虚拟专用网络下面可以看到刚才新建的szbti连接

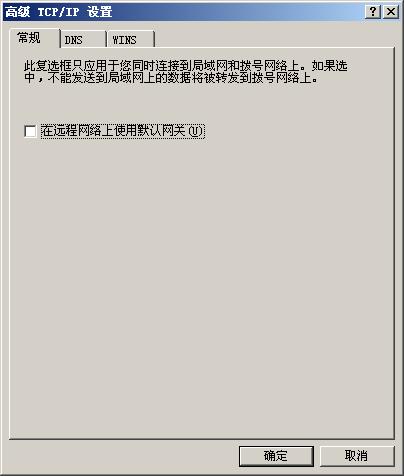

在szbti连接上点击右键，选“属性”，在弹出的窗口中点击“网络”标签，然后选中“internet协议(tcp/ip)”，点击属性按钮，在弹出的窗口中再点击“高级”按钮，如图，把“在远程网络上使用默认网关”前面的勾去掉。
如果不去掉这个勾，客户端拨入到VPN后，将使用远程的网络作为默认网关，导致的后果就是客户端只能连通虚拟局域网，上不了因特网了。
下面就可以开始拨号进入VPN了，双击szbti连接，输入分配给这个客户端的用户名和密码，拨通后在任务栏的右下角会出现一个网络连接的图标，表示已经拨入到VPN服务器。
一旦进入虚拟局域网，客户端设置共享文件夹，别的客户端就可以通过其他客户端ip地址访问它的共享文件夹。
一 单网卡配置VPN服务器（windows 2003 ）
服务器是Windows 2003系统，2003中VPN服务叫做“路由和远程访问”，系统默认就安装了这个服务，但是没有启用。
在管理工具中打开“路由和远程访问”

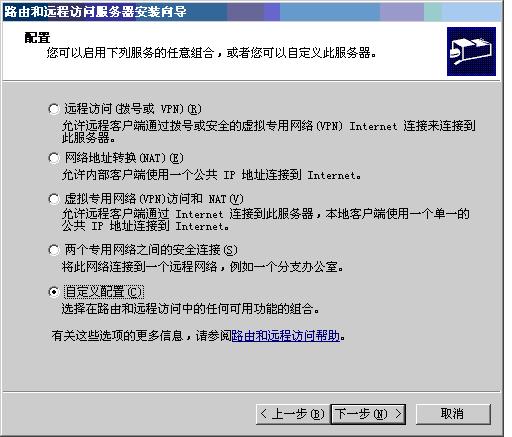

在列出的本地服务器上点击右键，选择“配置并启用路由和远程访问”。下一步
这里选“VPN访问”，我只需要VPN的功能。下一步，配置向导完成。

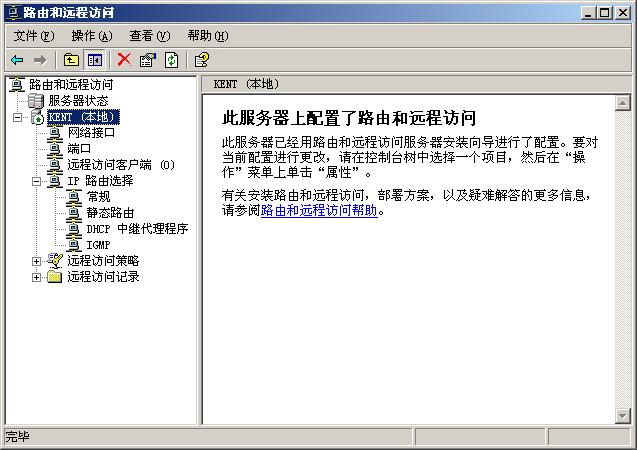

点击“是”，开始服务。 看启动了VPN服务后，“路由和远程访问”的界面
然后点击“添加”按钮设置IP地址范围，这个IP范围就是VPN局域网内部的虚拟IP地址范围，每个拨入到VPN的服务器都会分配到一个范围内的IP，在虚拟局域网中用这个IP相互访问。 这里设置为10.240.60.1－10.240.60.10，一共10个IP，默认的VPN服务器占用第一个IP，所以，10.240.60.1实际上就是这个VPN服务器在虚拟局域网的IP。 至此，VPN服务部分配置完毕。 二 路由器将外网IP转换到内网 TCP(协议) 61.232.15.5(路由器外网固定IP) 1723（VPN端口） 10.240.60.1（内网服务器地址） 1723 上面的步骤很重要，记住，端口是 1723 三 添加VPN用户 每个客户端拨入VPN服务器都需要有一个帐号，默认是windows身份验证，所以要给每个需要拨入到VPN的客户端设置一个用户，并为这个用户制定一个固定的内部虚拟IP以便客户端之间相互访问。 在管理工具中的计算机管理里添加用户，这里以添加一个chnking用户为例 先新建一个叫“chnking”的用户，创建好后，查看这个用户的属性，在“拨入”标签中做相应的设置，如图：
远程访问权限设置为“允许访问”，以允许这个用户通过VPN拨入服务器。 点选“分配静态IP地址”，并设置一个VPN服务器中静态IP池范围内的一个IP地址，这里设为10.240.60.2 如果有多个客户端机器要接入VPN，请给每个客户端都新建一个用户，并设定一个虚拟IP地址，各个客户端都使用分配给自己的用户拨入VPN，这样各个客户端每次拨入VPN后都会得到相同的IP。如果用户没设置为“分配静态IP地址”，客户端每次拨入到VPN，VPN服务器会随机给这个客户端分配一个范围内的IP。 >>四> 配置windows 2003 客户端 客户端可以是windows 2003，也可以是Windows XP，设置几乎一样，这里以2003客户端设置为例。 选择程序――附件――通讯――新建连接向导，启动连接向导
这里选择第二项“连接到我的工作场所的网络”，这个选项是用来连接VPN的。下一步。
选择“虚拟专用网络连接”，下一步。 在“连接名”窗口，填入连接名称szbti，下一步。
这里要填入VPN服务器的公网IP地址。 下一步，完成新建连接。 完成后，在控制面板的网络连接中的虚拟专用网络下面可以看到刚才新建的szbti连接
在szbti连接上点击右键，选“属性”，在弹出的窗口中点击“网络”标签，然后选中“internet协议(tcp/ip)”，点击属性按钮，在弹出的窗口中再点击“高级”按钮，如图，把“在远程网络上使用默认网关”前面的勾去掉。
如果不去掉这个勾，客户端拨入到VPN后，将使用远程的网络作为默认网关，导致的后果就是客户端只能连通虚拟局域网，上不了因特网了。
下面就可以开始拨号进入VPN了，双击szbti连接，输入分配给这个客户端的用户名和密码，拨通后在任务栏的右下角会出现一个网络连接的图标，表示已经拨入到VPN服务器。
一旦进入虚拟局域网，客户端设置共享文件夹，别的客户端就可以通过其他客户端ip地址访问它的共享文件夹。
