利用owc创建图表的完美解决方案

时间:2009-12-21 11:47来源:未知 作者:admin 点击: 次
分享到：
摘要：因为公司一个项目需要动态生成图表，所以我就想到了owc，一般我们都是把数据传送到客户端，然后利用客户浏览器的owc activex控件来显示图表，但是这样的缺点是需要在客户端

摘要：因为公司一个项目需要动态生成图表，所以我就想到了owc，一般我们都是把数据传送到客户端，然后利用客户浏览器的owc activex控件来显示图表，但是这样的缺点是需要在客户端部署这个dll。我这里演示的是在服务段生成图表图片，然后输出显示到浏览器后自动删除临时图片。我在对owc构建报表的代码里做了很多详细的注释，几乎owc常用的功能都涉及到了，也许能帮助你更多的了解一下owc。示例中用的nwind.mdb数据库，如过你装了office或者vb6的话，在它们的安装目录里可以找到。这里有个技巧就是怎么用客户端的js执行服务段的方法。我现在正在把这个示例移植到我正在开发的一个crm系统上。

代码：



<%@language="vbscript" codepage="936"%>
<%
'禁止浏览器缓存
response.buffer=true
response.expires  =  0
response.expiresabsolute     =     newdate = dateadd("d", 1, now())
response.addheader "pragma","no-cache"
response.addheader "cache-control","private"
response.cachecontrol="no-cache"

'这是创建图表并生成临时图片的过程
sub createowcchart
    '定义图表控件和数据源控件
    dim chartspace1,datasourcecontrol1
    set chartspace1 = server.createobject("owc.chart")
    set datasourcecontrol1 = server.createobject("owc.datasourcecontrol")

    '为图表控件设置数据源控件
    dim rsd, chconstants
    set chconstants = chartspace1.constants    '创建一个允许脚本用户使用命名常量的对象
    datasourcecontrol1.connectionstring = _
    "driver={microsoft access driver (*.mdb)}; " & _
    "dbq="&server.mappath("nwind.mdb")
    set rsd = datasourcecontrol1.recordsetdefs.addnew( _
    "select * from [category sales for 1995]", 3)
    with chartspace1
        .clear    '删除图表工作区的所有图表，并将所有格式恢复为默认值。
        .refresh    '刷新指定对象（重载源数据或重绘对象）。
        .datasource = datasourcecontrol1    '设置图表控件的数据源控件
        .datamember = rsd.name    '指定控件将从数据源请求获取的记录集名称
    end with

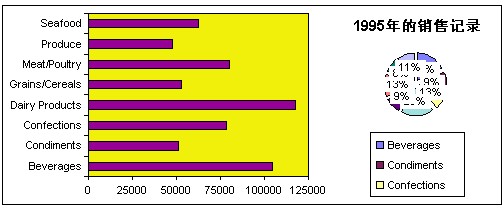

    '因为图表控件要显示两个图表,所以我们安排这两个图表水平排列
    chartspace1.chartlayout = chconstants.chchartlayouthorizontal

    '根据查询创建新的条形图
    dim obarchart
    set obarchart = chartspace1.charts.add    '添加一个图表
    with obarchart
        '利用owc常量指定新添加的图表为条形图,也可以选择chartcharttypeenum的其它枚举
        .type = chconstants.chcharttypebarclustered

        'setdata方法第一个参数chartdimensionsenum 常量,指定设置的数据维。
        '第二个参数chartspecialdatasourcesenum 常量,指定数据源类型
        '最后一个参数指定提取数据源的数据范围,是可选的
        .setdata chconstants.chdimcategories, 0, 0    '设置用作分类的值
        .setdata chconstants.chdimvalues, 0, 1      '设置绘制图表的值

        '设置底部坐标轴的一些信息
        with .axes(chconstants.chaxispositionbottom)
            .numberformat = "0"    '设置坐标轴刻度的数字格式为没有小数点的整数
            .majorunit = 25000        '设置坐标轴的主要单位,就相当于间隔的大小
            .hasmajorgridlines = false     '指定这个坐标轴没有网格线,因为是x轴嘛
        end with

        '改变条形块儿的颜色
        'seriescollection返回的是图表控件上所有图表的集合,索引0就是指定
        '第一个图表,就是刚刚新加的柱形图,interior表示图表的内部
        .seriescollection(0).interior.color = rgb(150, 0, 150)

        '改变绘图区域的背景色
        'plotarea返回表示图表的绘图区（绘制图表数据的区域）。
        .plotarea.interior.color = rgb(240, 240, 10)
    end with

    '根据查询创建一个新的爆炸饼图
    dim opiechart
    set opiechart = chartspace1.charts.add
    with opiechart
        .type = chconstants.chcharttypepie    '指定新添加的图表为饼图
        .setdata chconstants.chdimcategories, 0, 0  '先设置类别数据域
        .setdata chconstants.chdimvalues, 0, 1      '再设置数值数据域
        '设置指定饼图或圆环图扇面的分离程度值,使用该属性可突出特定扇面
        .seriescollection(0).explosion = 20

        '创建一个图例并把它放在图表的下部分
        .haslegend = true    '指定饼形图有图例
        .legend.position = chconstants.chlegendpositionbottom    '指定图例的位置为图表底部

        '给图表添加标题
        .hastitle = true     '指定图表有标题
        .title.caption = "1995年的销售记录"    '指定标题的标签
        .title.font.bold = true    '粗体
        .title.font.size = 11    '字体大小为11

        '指定这个饼形图占据整个图表工作区的50%,
        '若要使该属性生效，图表工作区中必须有多个图表
        .widthratio = 50

        '显示百分比标签
        'datalabelscollection表示图表的数据标志,这里就是显示百分比的标签
        with .seriescollection(0).datalabelscollection.add
            .hasvalue = false    '因为并行图没有y轴数据,所以把这个值设置成false
            .haspercentage = true    '指定数据标志当前显示其百分比值,该属性只适用于饼图、圆环图和堆积图
            .font.size = 8    '设置数据标志字体为8象素
            .interior.color = rgb(255, 255, 255)    '数据标志标签背景色为白色
        end with
    end with

    '生成临时图片,并销毁owc对象,不知道owc会不会自动启用对象池
    chartspace1.exportpicture server.mappath(m_sfilepath), "gif",800,300
    set chartspace1 = nothing
    set datasourcecontrol1= nothing
end sub

'这是删除临时文件的过程
sub delimg(imgname)
    set fsotemp = createobject("scripting.filesystemobject")
    fsotemp.deletefile server.mappath(imgname), true
    set fsotemp = nothing
end sub
function getguid
    dim typelib,guid
    set typelib = createobject("scriptlet.typelib")
    guid = typelib.guid
    getguid = left(guid,(len(guid) - 2))
end function
'定义临时图片名称
dim  m_sfilepath
m_sfilepath = getguid & ".gif"

'如果传递的delimg的查询字符串为true的话
'就执行delimg过程来删除临时图片
'因为当客户端的图片加载完后会利用xmlhttp
'发送一个delimg=true的查询字符串上来,这时候可以删除临时图片了
if request("delimg") <>""  then
    delimg(trim(request("delimg")))
else
    createowcchart
end if
%>
<!doctype html public "-//w3c//dtd html 4.0 transitional//en">
<html>
<head>
<title> owc图表 </title>
